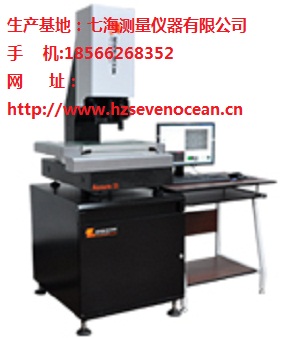

二次元影像儀|深圳七海測量生產儀器永無止境

全球的競爭和質量標準的要求，對機床提出了更高的定位精度、更小的公差及更高的進給率。為了達到這些要求并生產出高品質高精度的零件，必須要測量機床的三維體積定位精度。

二十年前，機床的*定位誤差為絲桿的螺距誤差及絲桿的熱膨脹誤差。但現在上述的大部份誤差已被大幅度降低，機床的主要誤差轉而變成垂直度誤差和直線度誤差。為了達到高的機床三維空間定位精度，機床上所有的3個位移誤差、6個直線度誤差和3個垂直度誤差都必須得到測量與補償。用傳統的量塊來測量直線度和垂直度誤差是較困難并費時費錢的，通常需要停機數日并要求有經驗的行家來進行測量。用激光干涉儀來測量，方便、快捷準確，但是幾十萬元的儀器購買成本又太高，這是一般企業所難以承受的，而且對于生產數控機床的企業而言，用它來進行上門服務是不現實的。二次元影像儀所以很多企業都選用價格不高，方便測量和攜帶的步距規。

檢測數控機床各坐標方向定位精度:

將步距規放置在工作臺上并沿某一坐標方向（X、Y、Z）調整基體使之與某一導軌方向平行（斜度100：0.01）。在主軸頭架上吸附剛性較高的磁力表座并裝上杠桿千分表（磁力表座和杠桿千分表的質量一定要好，不然會影響測量精度）。因杠桿千分表的質量對檢測結果影響較大，故應選用精度高尤其重復性好（不超過0.001mm）的*杠桿千分表。

測量時杠桿千分表測頭應處于各量塊工作面中心區域。測量Z軸方向（垂直方向）定位精度時，應將步距規直立放置進行檢驗。出廠檢驗報告已標出步距規各工作尺寸偏差值，處理測量結果時應將測得值加上工作尺寸的偏差值（帶正負號）。修正后的測量結果即為各坐標方向的定位誤差，將某坐標方向各點的定位誤差記錄并繪成坐標曲線，利用記錄和曲線圖，借助有關軟件進行誤差修正。陶瓷工作量塊的熱膨脹率為（9.5±1.0）×10-6 K-1，中間墊塊與鋼質量塊的熱膨脹率為（11.5±1.0）×10-6 K-1；當環境溫度偏離20°C，還應考慮溫度變化可能引起的測量誤差。

步距規也叫節距規，階梯規，它由精密的量塊直線排列，*固定于一個堅固的框架中，框架表面進行噴塑或鍍層保護處理，可用于檢測機床工作臺移動精度和校準三坐標測量機，便于調整機床以補償誤差，提高設備定位精度。

現有的步距規有以下幾種：

1、用于水平測量(X、Y坐標)的臥式步距規；

2、用于垂直測量(Z坐標)的立式步距規；

3、用于水平和垂直測量的立臥兩用步距規。

步距規是一種高精度量具，工作量塊有鋼質和納米陶瓷兩種。因鋼質量塊易生銹不易養護且不耐磨損，絕大多數客戶選用陶瓷量塊步距規，與國外應用情況一致?，F(xiàn)新制定的陶瓷量塊標準已列入*標準。

步距規的工作尺寸是指各量塊外露部分工作面中點間的距離。使用步距規前，應用潔凈脫脂棉（可沾少許航空汽油120#）擦凈各工作表面。對鋼質量塊，使用前需除凈防銹油，使用中勿用手指觸摸量塊工作面（手汗極易使鋼質量塊生銹），用完后應涂防銹油。陶瓷量塊不生銹且耐磨耐用。二次元影像儀

1999年至今-----

*家推出國產影像式測繪儀與進口品牌競爭；

*家推出電動CNC自動測量的影像式測繪儀與進口品牌競爭；

*家以純軟體功能實現無光柵工作平臺（世界多國專利），領先世界“解決”了阿貝誤差及遲滯誤差及遲滯誤差等世界其他絕大多數廠家無法解決的機械誤差；

*家推出專利虛擬夾具，在您的夾具不標準的情況下，仍然可以做精準的矩陣列測量、環形陣列測量及二次編程測量；

*家以Z軸補償原理真正實現影像3D功能并“解決”了因內應力造成的精度誤差困擾；

*家以多鏡頭聯動來實現精密測高功能（專利），此技術領先世界“解決”了影像式測量儀器無法快速并精準測量高度的困難；

*家以無死角旋轉照明（專利）來“解決”各種高難度光學測量；

現今加入?？怂箍涤?jì)量集團后的“七海光電”，將在“七海測量”名下，運用?？怂箍涤?jì)量集團的資源和技術優勢，引進先進的機械、電子、測頭、新型控制技術，軟件，傳感器等新技術，加大研發投入，引入現代國際化企業管理體系，為中國用戶提供*性價比、高效可靠的全新光學影像產品，并提供*的售后服務，同時也為全球光學影像市場注入新的產品。

“七海測量”是繼?？怂箍涤?jì)量集團在中國現有的兩個生產制造基地之后的第三個集研發、生產制造、銷售服務為一體的現代化生產研發中心。電話400-0752-090/手機:18566268352 “七海測量”將以?？怂箍涤?jì)量集團在中國過去十年的成功經驗和資源優勢為堅實基礎，在未來書寫新的輝煌篇章。

選擇七海光電的四大理由：

1.七海光電16年行業經驗 全球領先！

1999年在東莞設立影像測量儀研究中心，成為*家進入中國內地生產影像測量儀的國際專業品牌，“七海光電” 曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。

2.高效可靠的全新光學影像產品

雙鏡頭實時導航測量系統，*影像定位測量導航系統，自動對焦功能,*家以多鏡頭聯動來實現精密測高功能(專利)，此技術領先世界"解決"了一般測量儀器無法快速并精準測量高度的困難。

3.專業的設計制造團隊

中國*合資品牌制造經廠商，國內*家生產影像測量儀，國際化的研發團隊為客戶量身定制設備和提供專業的解決方案。

4.完善的售后服務！

4.1.專業的工程師進行免費產品測量，儀器演示，提供最專業的解決方案

4.2.專業的售后團隊定時的跟蹤和快速的反應系統?

4.3.24小時免費的售后服務熱線

?一年免費保修 ?免安裝調試 ?一年軟件免費升級

?免運費 ?免費技術培訓 ?24小時快遞相應服務
