面向汽車差速器殼體的尺寸檢測方案

影像測量儀是基于傳統投影儀之上創新發展的設備，自動化測量專機是基于視覺檢測技術為特定工件而設計的高精度檢測設備。
差速器是汽車傳動中的一個重要零件，對于整個汽車在提高行駛的平穩性和通過性方面有著特殊的作用，汽車差速器殼體是整個差速器的主體，外形復雜，尺寸精度及表面質量要求較高，一款基于汽車差速器殼體尺寸檢測難點的高精度快速檢測平臺應運而生，它由七海測量技術公司專業的研發團隊設計而成。

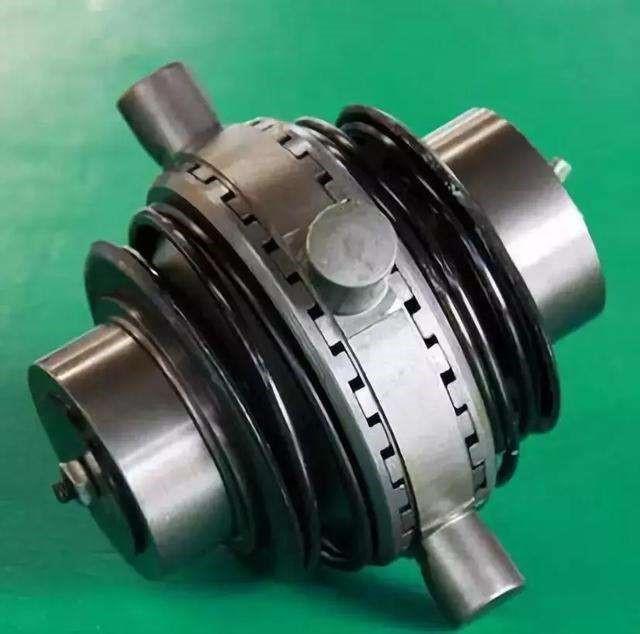

汽車差速器實物圖

汽車差速器殼體設備外形尺寸：長：1300mm，寬：1300mm，高：1600mm。檢測時間
為45s每件，每小時能完成80件，相較于傳統測量方式，效率大幅度提升。設備測量精度：
GRR<20%。同時完成9個孔徑，1個槽寬，2個P尺寸的檢測。
通過采用人工上料的方式將產品到定制夾具，直線模組移動上CCD及側面CCD到測量點位；上CCD完成7個點位尺寸測量，側面CCD同時進行4個點位尺寸測量，點激光同時測量正上方的產品內部尺寸，測量完成后，再由工作人員取料，進行下一輪測量。
方案優勢
l  多模組精準定位：通過XYZ線性模組移動上CCD，XZ直線模組移動側面CCD，實現產品多點位尺寸測量。
l  精心打磨：定制激光、上CCD及側面CCD。
l  用心設計：通過鏤空定位夾具，點激光從下方測量產品內部尺寸P1。
l  高效保證：上CCD、側面CCD及點激光同時測量產品內部尺寸。
復雜的汽車差速器殼體外型，多個高精度尺寸檢測要素。通過汽車差速器殼體測量設備精準把控產品品質，為差速器殼體的安全性和使用可靠性添信助力，
